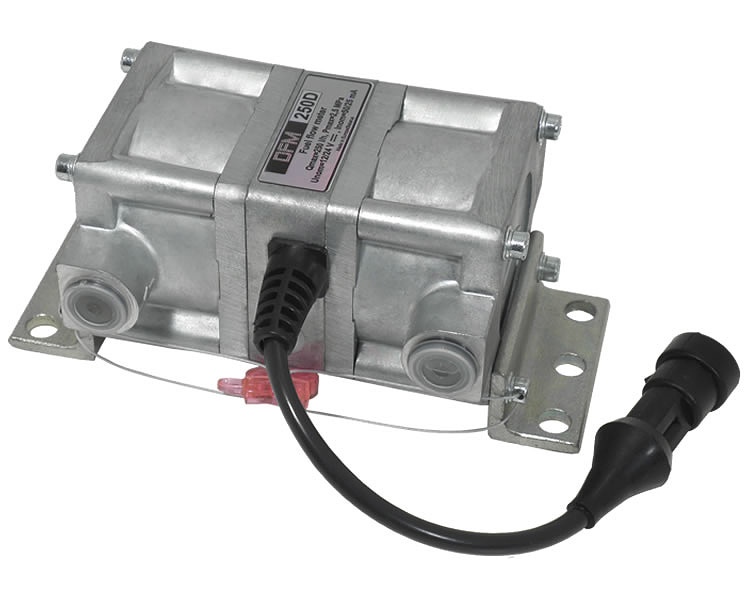

Расходомер топлива дифференциальный DFM

Дифференциальный расходомер топлива DFM предназначен для дифференциального (подача минус "обратка") измерения расхода дизельного топлива в топливной магистрали транспортных средств и агрегатов.

Датчик расхода топлива применяется в системах мониторинга транспорта и системах контроля расхода топлива, устанавливаемых на автотракторную технику с современными дизельными двигателями EURO (TIER) 3/4/5. При установке расходомера не происходит изменение схемы топливоподачи.

Расходомер DFM может работать с бортовыми терминалами, имеющими дискретный или импульсный вход 0-50В, 10 Гц

Принцип действия

Принцип работы дифференциального датчика расхода топлива DFM состоит в вычислении расхода топлива как разницы между расходами в подающей и обратной топливной магистрали двигателя. Дифференциальный расходомер DFM состоит из двух объемных измерительных камер кольцевого типа. Каждая камера формирует импульс при протекании объема топлива, равного объему измерительной камеры. Электронная вычитающая плата отвечает за формирование импульсов на интерфейсном выходе датчика.

Для подключения расходомера с принимающей стороны требуется только один вход, разностный сигнал формирует сам расходомер.

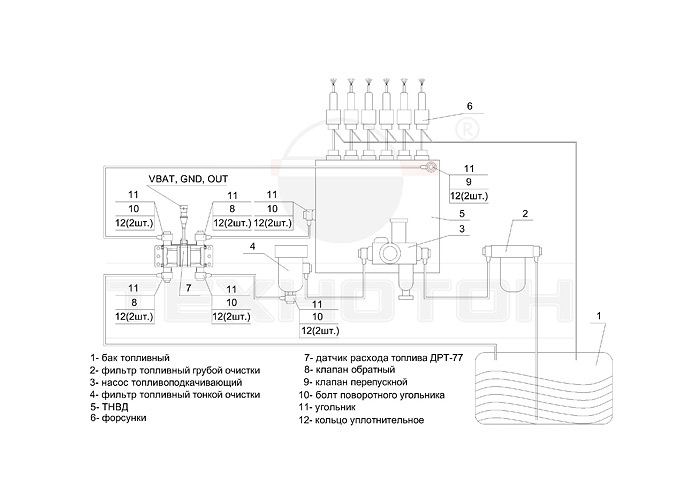

Исполнение

Технические характеристики
